Tekniasettaa tiedot (kuvat vain viitteellisiä)

1、Kaksipuolinen hydraulinen kelaus
Toiminto	Tämän yksikön tehtävänä on purkaa koko teräsnauhakela ja toimittaa tarvittavat raaka-aineet muovauskoneeseen

Latauspaino	Max. 3,5 tonnia /
kartiopäät	Kaksoiskartiopää, hydraulimoottorin kaukosäädin automaattinen pyöritys, n ja materiaalin vaihto

Kartiopäärakennetyyppi	liukusäätimien yhdistelmä, tukeva ja vakaa

Laajenna tyyppi	Hydraulinen laajennus

Kartion pään materiaali	Kara: 42CrMo, taonta, yleinen karkaisu;
	Kaarilevy: 45# yleiskarkaisu
	Kiilaliuku: 45# teräskarkaistu
Jarrun tyyppi	Pneumaattinen tyyppi

Materiaalin estolaite	Manuaalinen tila

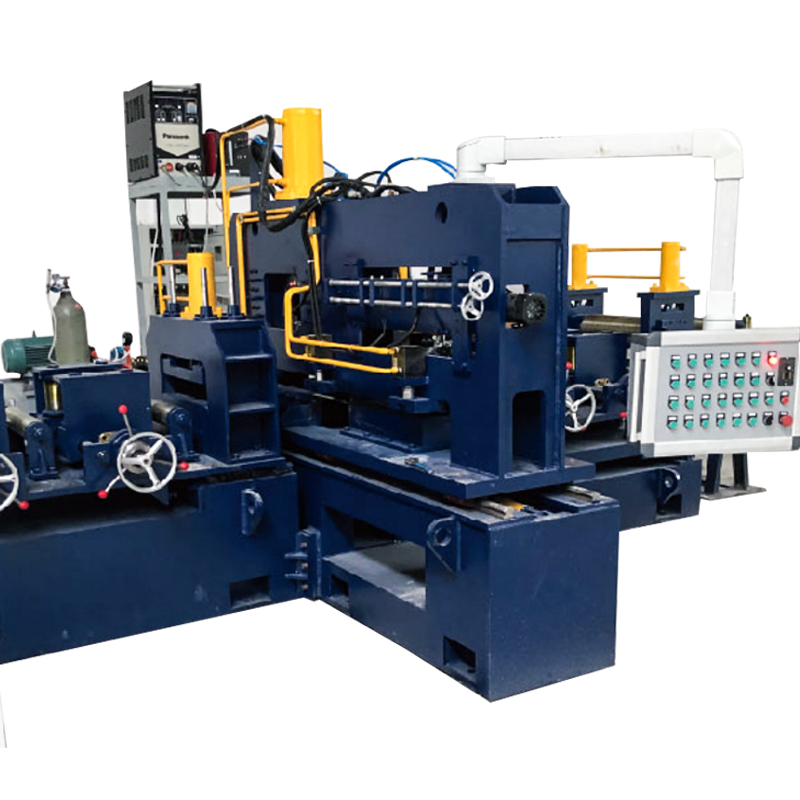

2 、 Leikkaus- ja puskuhitsauskone


Toiminto	Sen tehtävänä on leikata ja kohdistaa kahden eri nauhan pää ja pää, leikata epäsäännölliset osat ja hitsata kaksi nauhaa yhteen niin, että linja voi toimia jatkuvasti

Leikkaustyyppi	Pneumaattinen leikkaus, materiaali: Cr12MoV

Kiinnitystyyppi	Pneumaattinen kiinnitys

Hitsaustyyppi	TIG automaattinen hitsaus

3.1 、 Pysty-tyyppinen akku (leveysaluetta voidaan säätää sähköisesti ketjulla)
Toiminto	Sitä käytetään keräämään tarpeeksi teräsnauhoja koneen jatkuvan toiminnan varmistamiseksi

Ulkoinen koko	Pituus 6,0 m

Syöttömoottori	7,5 kW (AC-moottori, jossa taajuusmuuttuva nopeussäätö)
Ruokintanopeus	MAX 200m/min
Varastointikapasiteetti	150-300m

3.2 、 Vaakasuora akku (3.1 ja 3.2 asiakkaan valittavissa)
3.2 、 Vaakasuora akku (3.1 ja 3.2 asiakkaan valittavissa)
Toiminto	Sitä käytetään keräämään tarpeeksi teräsnauhoja koneen jatkuvan toiminnan varmistamiseksi
Toiminto
Ulkoinen koko	O.D. 4,2 m
Syöttömoottori	11 kW (AC-moottori taajuusmuuttuvalla nopeudensäädöllä)
Varastointimoottori	15 kW (AC-moottori taajuusmuuttuvalla nopeudensäädöllä)
Ruokintanopeus	MAX 200m/min

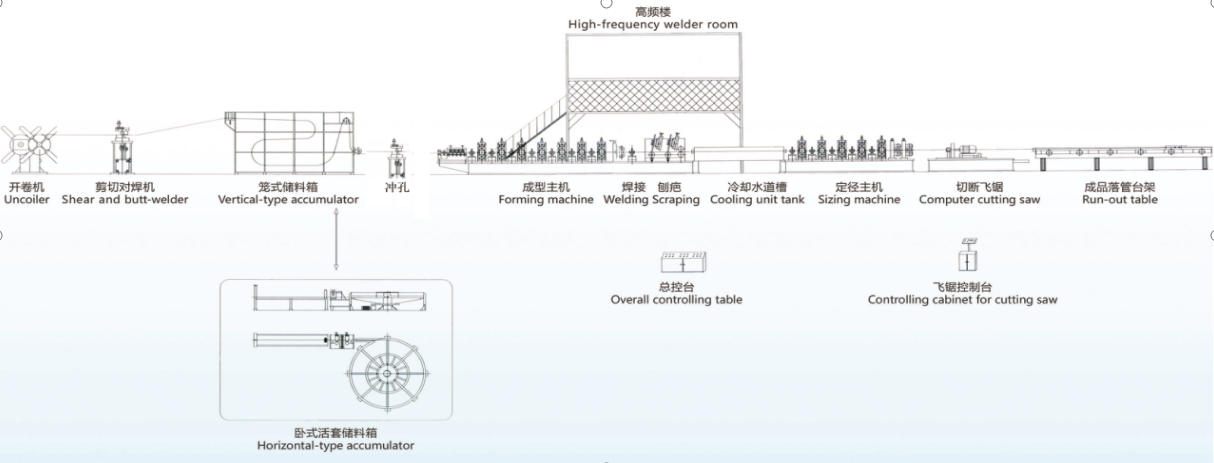

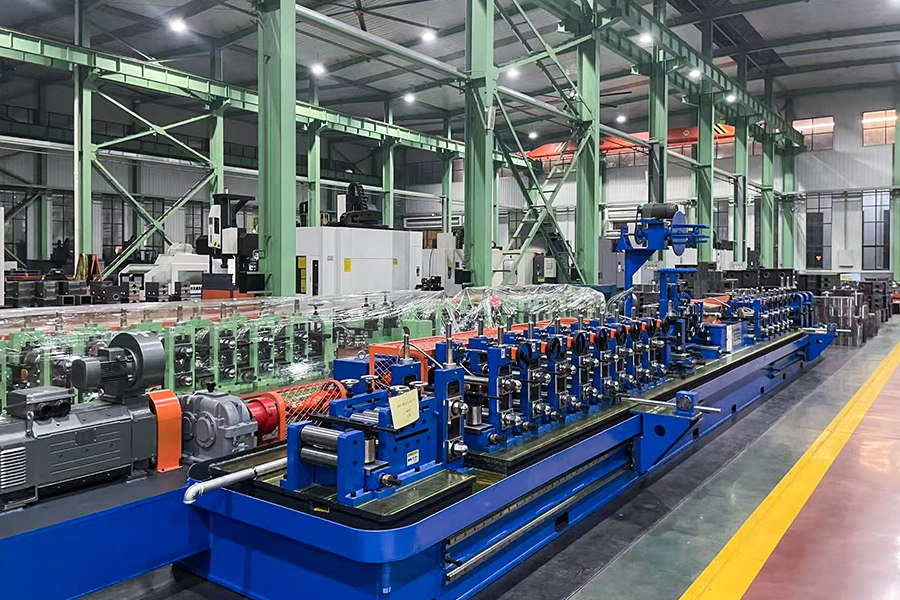

2. Muotoilu ja mitoitus pääkone (seitsemän edessä ja viisi takana 4 turkkilaista pään työntöruutua, jaettu sängyn runko) Pääkone
Yksikköjärjestely:
	Muotoilu: 2 telan tasoitus → V → 7 telan tasoitus → V → 1 H → 1 V → 2 H → 2 V → 3 H → 3 V → 4 H → 4 V → 5 H → 5 V → 6 H → 6 V → 7 H → 7 V

	Ohjain ja 2 tai 3 rullaa suulakepurista → kaavin → kiillotus → vesijäähdytys

	Mitoitus: 1 V → 1 H → 2 V → 2 H → 3 V → 3 H → 4 V → 4 H → 5 V → 5 H → 6 V → 6 H → nopeuden mittaus → oikaisu 1 → oikaisu 2 → V
1 ） Syöttö- ja tasoituslaite
Toiminto
	7 rullan tasoituslaitteella päästäksesi tasaisesti muodostuskoneeseen
Rakenne
	1 rulla Antihyppy, 2 rullaa Ohjaus pystysuora, 7 rullaa vaaitus

2 ） Muotoilukone (jaettu tyyppi)

Toiminto	Se voi asteittain puristaa teräsnauhat putkiaihioiksi muodostamalla rullia ja lähettää hitsauskoneeseen,

Muodostustyyppi	W-muotoinen, kaksisäteinen reikätyyppi

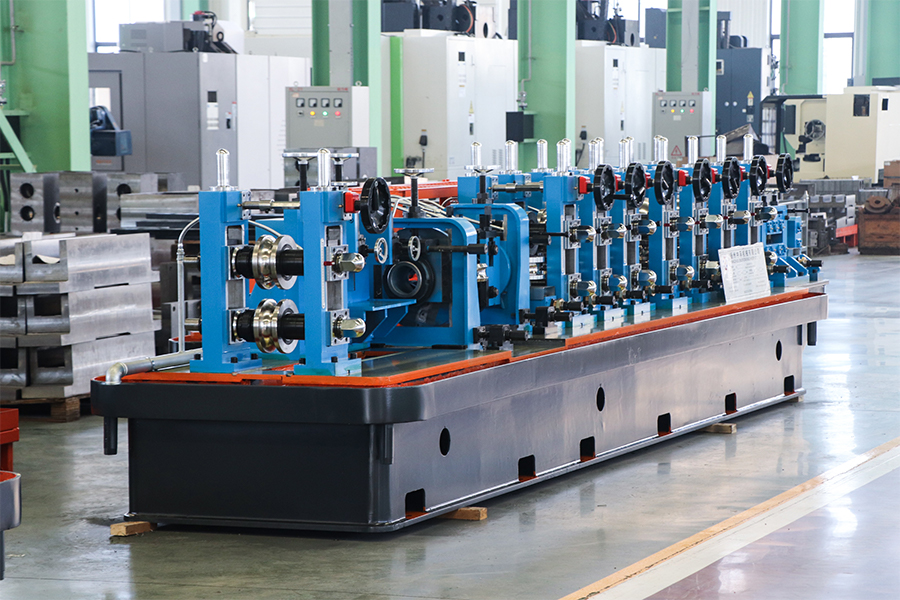

Vaakasuorat rullatelineet	7 seisoo
Pystysuora rullateline	7 seisoo
Vaakasuorat rullatelineet

Määrä	7 sarjaa
Rakenne
Rakenne	Kaksipylväinen portaalirunko, jonka käyttöpäärunko voidaan vaihtaa sivurullaan
Vaakatelineiden materiaali	Tarkkuusvaletut teräsosat
Vaakasuora akselin halkaisija	Φ60mm
Vaakasuoran akselin materiaali	42CrMo, normalisoitu HB260~290, pinta-korkeataajuinen sammutus HRC50~55
Vaakasuoran akselin materiaali	Karkaisu Pinnan karkaisu
Vaihtoehdot: Horizontal-roll-telinelaitteessa on kierukkavaihteen synkroninen säätö ja viivain, joka voi säätää tarkasti ja synkronisesti litteän rullan liukusäätimen korkeutta, mikä tekee eri kokojen vaihtamisesta helpompaa ja tarkempaa. (lisähinta)

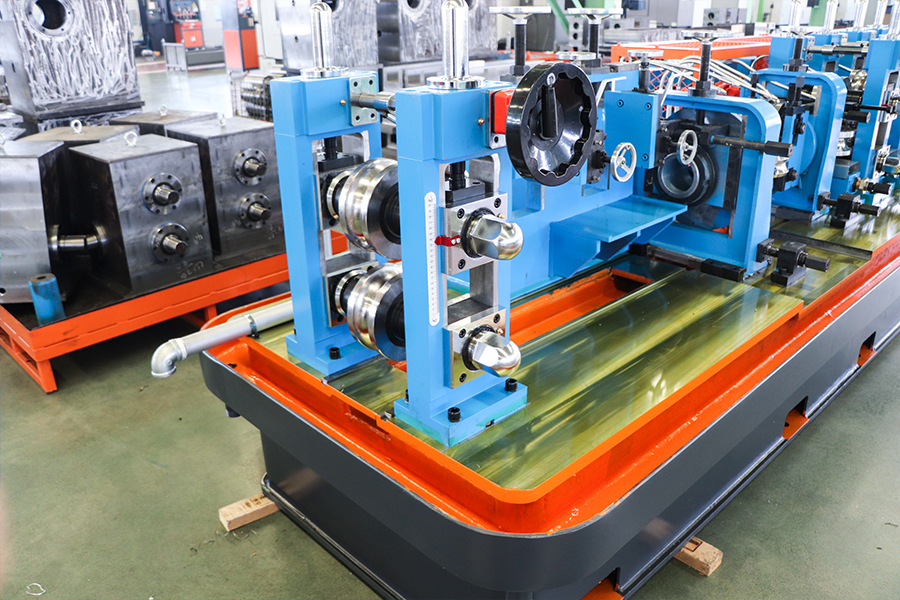

Pystysuora rullateline
Määrä	7 seisoo
Rakenne	Kaksoisnivelrakenne, vahvistettu ja kiinnitetty vetolevyillä; Valssaamo on koottu rullan akselille laakereiden kautta, jolloin telojen vaihto on helppoa.

Pystytelineiden materiaali	QT400 Liukusäädin on aukkotyyppinen (suuri tarkkuus, ei helposti vaurioituva)
Pystyakselin halkaisija	Φ40mm
Pystyakselin materiaali	40Cr, normalisoitu HB260~290, pinta-korkeataajuinen sammutus HRC50~55
	Karkaisu Pinnan karkaisu
Rullan säätömenetelmä	Kahden rullan akselin keskikohtaa ja asentoa säädetään säätämällä ruuviholkkia, ja säätömutteri on kuparimutteri; Pystyrullan korkeutta hienosäädetään säätämällä mutteria.

vaihdelaatikko
Määrä	7 sarjaa
Laatikon materiaali	QT400
Vaihteiston tyyppi	Spiraalikartiovaihteisto
Kierre kartiohammaspyörän materiaali
Kierre kartiohammaspyörän materiaali	20CrMnTi Taonta, hampaiden pinnan sammutuskäsittely
Vaihteen akselin materiaali	40Cr, normalisoitu HB260~290, pinta-korkeataajuinen sammutus HRC50~55
Vaihteen akselin materiaali	Karkaisu Pinnan karkaisu

3) hitsausosa
① Ohjaus
Toiminto	Tämän yksikön tehtävänä on siirtää putkiaihio ekstrudointilaitteeseen
Rakenne	2-rullatyyppinen, säädettävissä vaaka- ja pystysuunnassa ja voi kääntyä tietyssä kulmassa. Vaaka- ja pystysäädöt tehdään ruuvitangoilla, kun taas rungon kiertosäädöt tehdään kierukkavaihteilla.
Rakenne
akselin materiaali	40Cr, normalisoitu HB260~290, pinta-korkeataajuinen sammutus HRC50~55
akselin materiaali	Karkaisu Pinnan karkaisu
② Puristuslaite (kaksi tai kolme rullaa, tyyppi SQ)
Toiminto	hitsaussauma sulkeutuu
Rakenne	Kaksi tai kolme rullaa tyyppiä SQ, kaksinkertainen nivelrakenne, vahvistettu kiinnitys vetolevyllä
akselin materiaali	40Cr, normalisoitu HB260~290, pinta-korkeataajuinen sammutus HRC50~55
akselin materiaali	Karkaisu Pinnan karkaisu
③ Kaavin
Toiminto	käytä kaavinveistä ulomman hitsauspalon poistamiseen, hitsaussaumasta tulee sileä ja kirkas.
Rakenne	2 sarjaa kaavinta; Kaavinta voidaan säätää ylös, alas ja vaakasuoraan, ja siinä on nopea nostotoiminto. Teränpitimen alla on lava tai rulla;
④ Kiillotus
Toiminto	Teräsputkien vakauttaminen ja ulkoisten purseiden ja epätasaisten osien tasoitus
akselin materiaali	40Cr, normalisoitu HB260~290, pinta-korkeataajuinen sammutus HRC50~55Tempering Surface quenching
4) Jäähdytyssäiliö
Toiminto	Käytä vesisäiliön ruiskutustyyppiä varmistaaksesi, että putken aihio jäähtyy tarpeeksi.
Toiminto
Rakenne	Laatikkotyyppinen hitsattu rakenne, ylempi vesiputki on tehty ruiskutusmuotoon teräsputken ruiskuttamiseksi ja jäähdyttämiseksi.
Rakenne

5) Mitoituskone (6 vaakatasoa 6 pystytelinettä 2 oikaisulaitetta)
Toiminto
Toiminto	Nelirullaisen työntimen nelikulmaisen laitteen tehtävänä on muuttaa tarkasti muotoiltu teräsputki verkossa neliömäiseksi väliputkeksi ja suoristaa se karkeasti, jotta saavutetaan ihanteelliset geometriset mitat ja tasaisuus.
① Vaakasuora teline	6 sarjaa, sama kuin koneen muodostaminen
② Pystysuora rullateline	6 sarjaa, sama kuin muotoilukone

3) Oikaisulaite 2 sarjaa turkkilaista pään oikaisua 2 sarjaa pystyrullia (katso viimeiset turkkilaiset päät yllä)
Oikaisulaitteen tyyppi
	Turkish - päät, 360° käännettävissä
Rakenne
	2/4 - rullarunko, jossa pyörivät rullat on jaettu samalle pinnalle, säädettävissä vaaka- ja pystysuunnassa, ja ne voivat pyöriä tietyssä kulmassa. Vaaka- ja pystysäädöt tehdään ruuvitangoilla, kun taas rungon kiertosäädöt tehdään kierukkavaihteilla.
Akselin halkaisija	Φ30mm
Akselin materiaali	40Cr, normalisoitu HB260~290, pinta-korkeataajuinen sammutus HRC50~55
	Karkaisu Pinnan karkaisu

6) Pääkäyttöinen laite
Ajotapa
Ajotapa	Moottori → Supistus → Vaihdelaatikko → Nivelakselit → Vaakaakselit
Päämoottorin malli, teho	160 kW DC moottori ， 1 set ；
Vähentäjä	ZLY224 ，1 sarja ；
Vaihteisto	Muodostava osa ：7 sarjat ； Mitoitus osa ：6 sarjat

	Kierre sateenvarjovaihteisto, jolla on suuri kantavuus, korkea voimansiirtotehokkuus ja pitkä käyttöikä.
	Spiraalivarjon vaihteiston materiaali: 20CrMnTi, karkaisu pinnan karkaisu. Hiiltyneen kerroksen syvyys 1,1～1,5 mm， pinnan karkaisu kovuus HRC55～60.

5 、 Rulla
Rullaa	Materiaali ： Cr12mov ， Lämpökäsittelyn kovuus: HRC58 - 62. Kiilauralangan leikkaus ja CNC-työstö takaavat reiän muodon tarkkuuden ja työpinnan kiillotuksen.
pursotusrulla	Materiaali ： H13 ， Lämpökäsittelykovuus: HRC50 - 53. Kiilauralangan katkaisu, profiili-CNC-sorvi, työpinnan kiillotus.
Rullaaer pad	Materiaali ： 45# teräs.

6.1 、 Kuumasaha Asiakkaat voivat valita 6.1 tai 6.2
Rakenne	PLC, tavallinen sahanterän leikkaus
(1) Suurin leikkaushalkaisija	Φ63,5 mm
(2) suurin leikkauspaksuus	δ2,5 mm
(3) Leikkauspituus ja tarkkuus	L=3～8m, ≤±3 mm
(4) asematyyppi	Pneumaattinen sahan nosto ja lasku (sahan pää suurennettu ja vahvistettu)
(5) sahanterän koko	Φ500mm × Φ65mm × 2,5/3,0 mm
(6) ajomoottori	15 kW AC moottori
(7) leikkausmoottori	15 kW AC moottori
(8) Puristin	Ilmapuristin

6.2 、 Kylmäsaha Asiakkaat voivat valita 6.1 tai 6.2
Rakenne	Servoohjattu leikkaus
（ 1 ）、 Suurin leikkaushalkaisija	Φ63,5 mm
（ 2 ）、 suurin leikkauspaksuus	Δ2,5 mm
（ 3 ）、 leikkauspituus ja tarkkuus	L=4～8m, ≤±2 mm
（ 4 ）、 aseman tyyppi	Servomoottori/palloruuvi/lineaariohjain
（ 5 ）、 sahanterän koko	Φ400mm-HSS nopea teräs
（ 6 ）、 ajomoottori	11 kW Yaskawa Servo moottori
（ 7 ）、 leikkausmoottori	11 kW AC moottori
（ 8 ） Syöttömoottori	1,8 kW Yaskawa Servo moottori
（ 9 ）、 leikkausnopeus	20-120 m/min

7 、 Loppuu pöytä
Toiminto
Toiminto	Tarkoituksena on nopeuttaa kiinteään pituuteen leikattujen teräsputkien erottamista ja kuljettamista pakkausalueelle
Vaihteiston moottori	2,2 kW
Vaihteiston moottori	Vaihtuvataajuisella nopeudensäädöllä varustettu AC-moottori
Määrä of feeding rollers	9 sarjaa
Pituus	9 M

8、200KW korkeataajuinen hitsauskone
Johdanto	Koko laitteistoa ohjataan PLC-järjestelmällä kattavan lukitusohjauksen ja vikadiagnoosin toimintojen saavuttamiseksi, ja laitteen toimintatilaa seurataan LCD-näytön kautta.

Koostumus	TASUAJAKAAPPI
	INVERTERKAAPPI
	JÄÄHDYTYSLAITE
	KÄYTTÖPÖYTÄ
	MUUNTAJA
	DC NOPEUSSÄÄTÖ

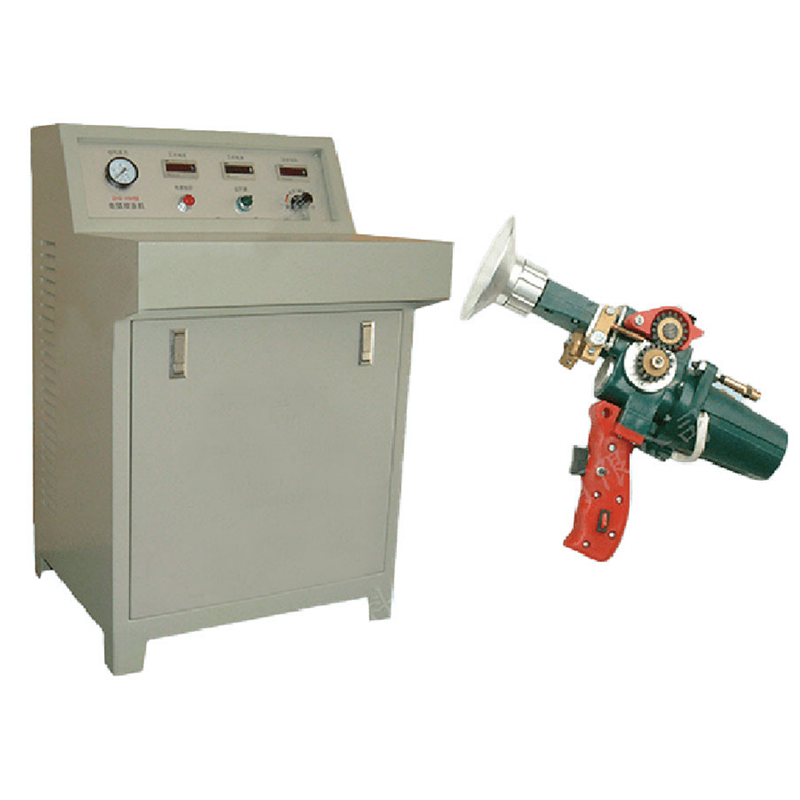

9 、 Sinkkiruiskukone (asiakasvaihtoehto)
Yleiskatsaus	Valokaari palaa langan molemmissa päissä lämmönlähteenä, jolloin lanka sulaa. Samaan aikaan paineilma sumuttaa sulaneen langan kaasupisaroiksi, jotka sitten ruiskutetaan suurella nopeudella esikäsitellyn työkappaleen pinnalle. Muodosta täydellinen pinnoite.

Koneen malli	Tuotantoalue	Seinän paksuusalue	Jyrsintänopeus	Korkeataajuinen teho
HG50	Φ19 ~ Φ63,5 mm	δ0,8-2,5 mm	20-100	200 kW
HG50	□15×15~50×50	□δ≤2.0mm	20-100	200 kW

Tuote	Parametri	Huomautuksia
Syöttösuunta	Vasen tai oikea sisäänkäynti (riippuu asiakkaan korjaamoprosessin asettelusta)	Facing laitteet, suunta raaka-aineen tuloa

Laitteen kokonaisteho	Noin 440KW (Pääkone 160KW Korkeataajuus 200KW Apukone 80KW)

Virtalähteen jännite standardi	380V/50HZ; Kolmivaiheinen nelijohdinjärjestelmä	Pienjännitejakokaappi, kaapelit, asiakkaan itse toimittamat

Varustealue katettu	L40-45M×L 4,5M	Varustejärjestelyn mukaan

Suurtaajuushitsauskoneen alue on katettu	P6M×L 3M×K 2,8M

Vesihuolto (kierrätetty)	Yksi jäähdytysallas: 30m³; Yksi sarja korkeapainepumppuja. Vaihtoehtoisesti toimittaja voi toimittaa ostajalle tehdaspiirustukset ja laatia piirustusten perusteella vesiväylän asettelusuunnitelman.	Asiakas hankkii itse vesialtaan, vesipumpun, putkiston ja jäähdytystornin

Ilmansyöttö	Ilmakompressori: yksi sarja 1,6 m³ tavalliselle teräsputkelle; jos galvanoitu putki tarvitsee 3,5 m³	Asiakas hankkii itse ilmakompressorin, ilmasäiliön ja putkiston

Nostolaitteet	Lentonosturi 5 ~ 10 tonnia: kaksi sarjaa	Asiakas tarjoaa itse
Normaalit kulutusosat	(1) Kaavinveitset
	(2) Sahanterä
	(3) Ferriitti
	（4）Induktiokela (kupariputki, eristetty putki)

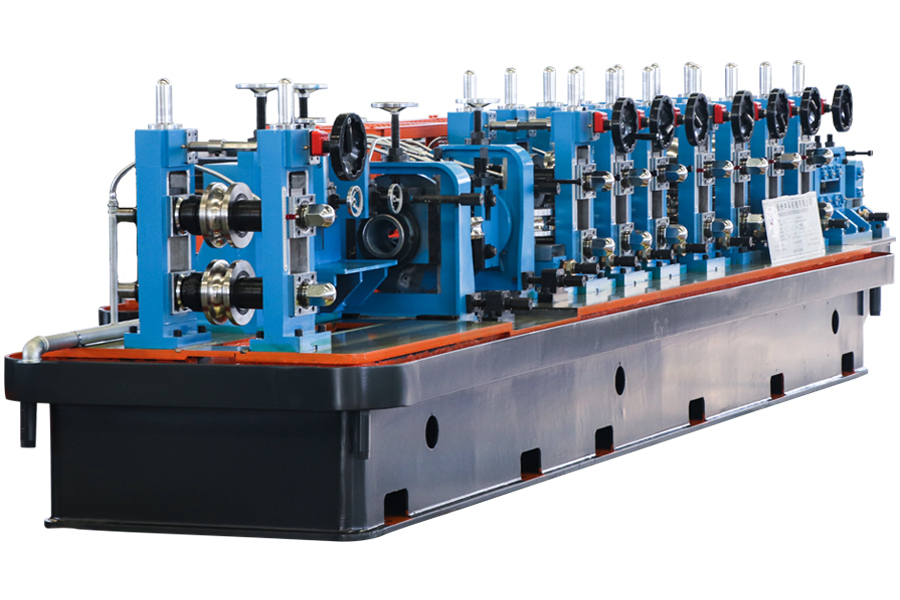

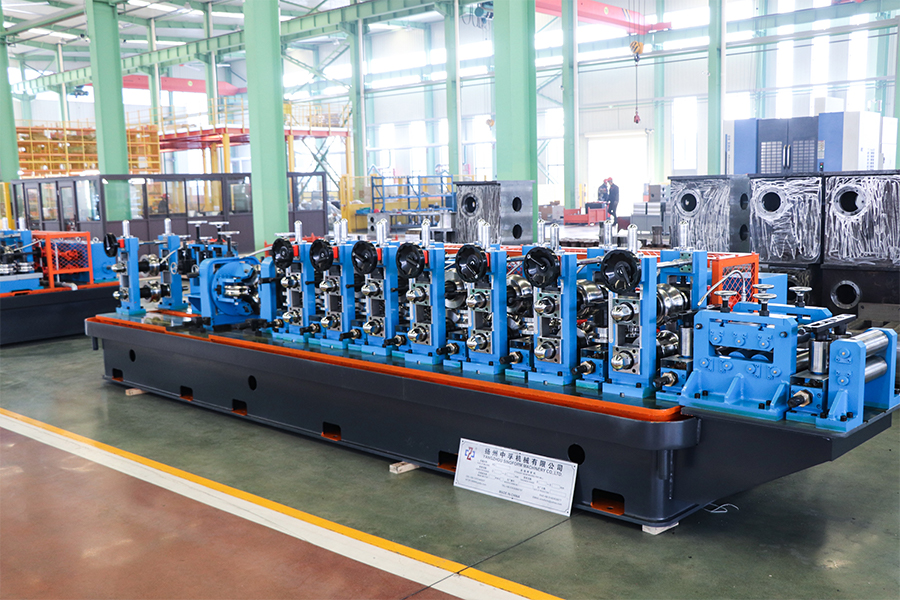

HG50 ERW -putkimyllylinja

Ota yhteyttä

Ota yhteyttä saadaksesi lisätietoja

Pikalinkki

Ota yhteyttä

Löydä meidät

Lähetä palautetta

HG50 ERW -putkimyllylinja

Ota yhteyttä

Ota yhteyttä saadaksesi lisätietoja

Liittyvät tuotteet

Leikkaus- ja puskuhitsauskone

HG50 ERW -putkimyllylinja

Sinkin ruiskutuskone

Kylmämuovatun teräksen tuotantolinja

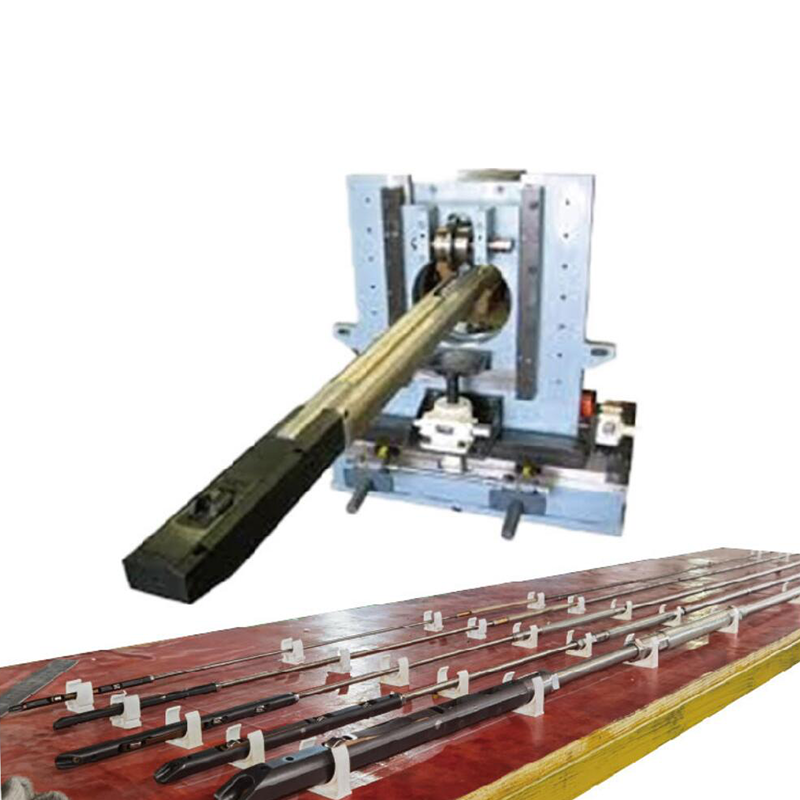

Sisäinen hitsatun sauman kaavin
