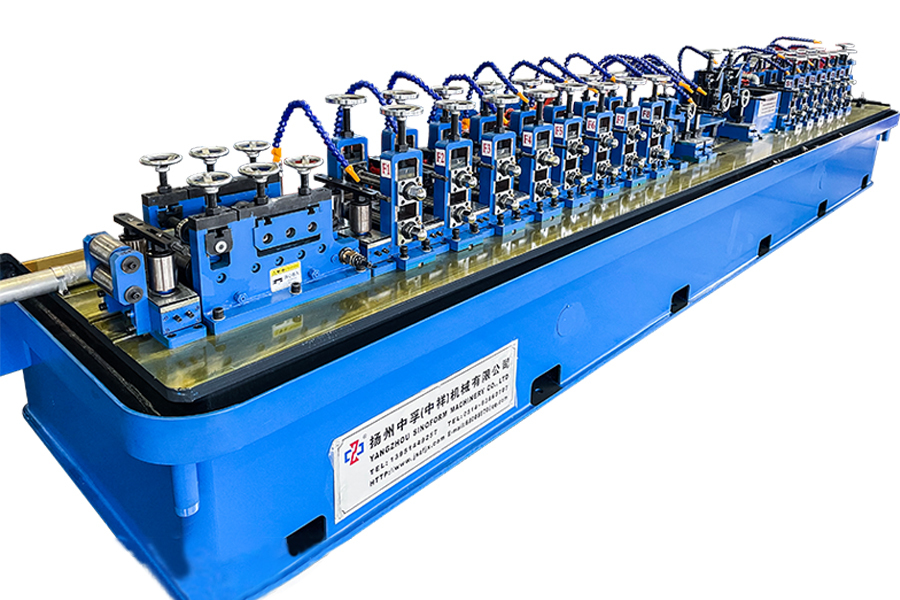

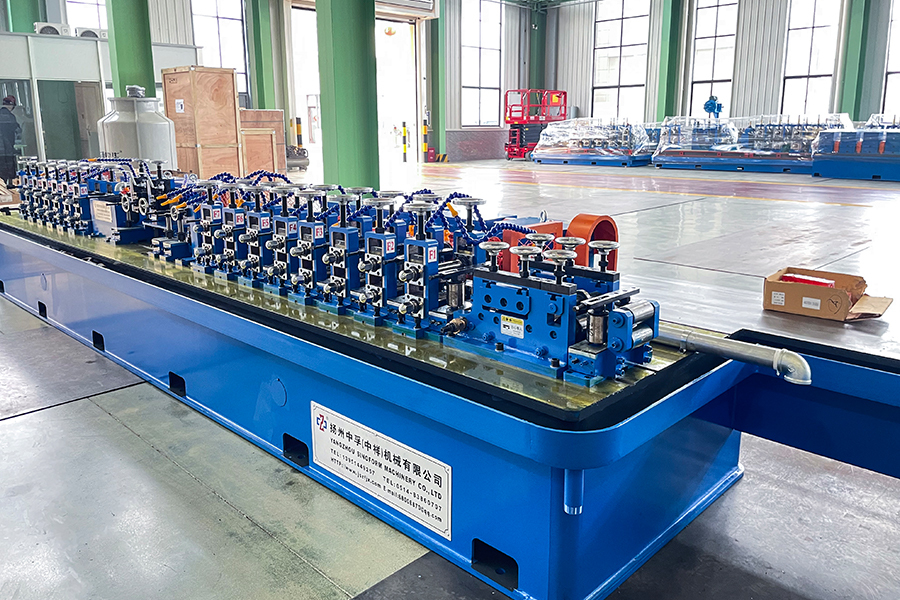

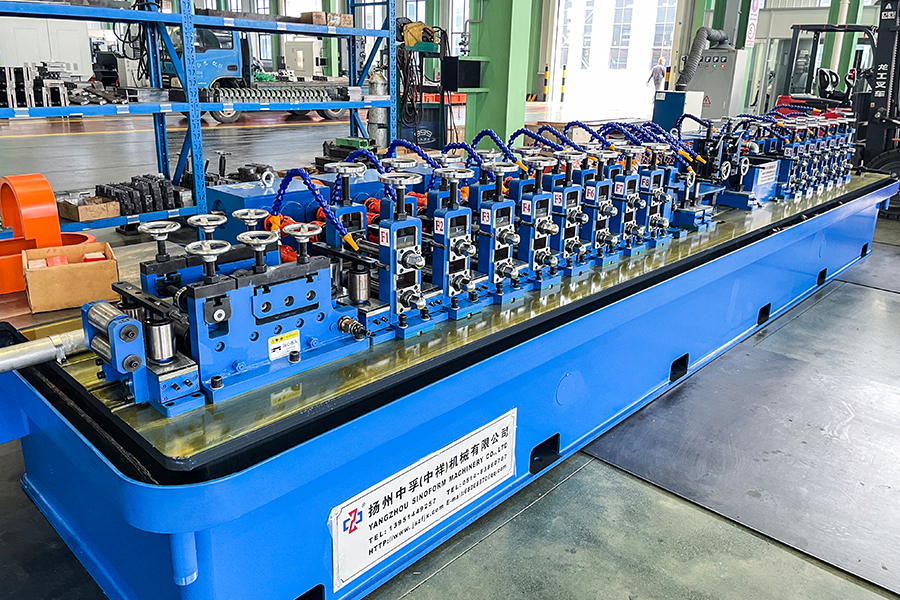

HG16 korkean tarkkuuden putkien valmistuskone

Tärkein tekninen suorituskyky ja tuotantolinjan yksityiskohtainen kuvaus

Koneen malli Tuotantoalue Seinän paksuusalue Jyrsintänopeus Korkeataajuinen teho
HG16 Φ8 ~ Φ25 mm δ0,3-1,0 mm 20-120 100 kW
□6 × 6 ~ 20 × 20 □δ≤0,8mm
PREV: HG25 High Precision HF Tube Mill Line Seuraavaksi: Ei seuraavaa artikkelia

1. Työpajan vaatimukset

Tuote Parametri Huomautuksia
Syöttösuunta Vasen tai oikea sisäänkäynti (riippuu asiakkaan korjaamoprosessin asettelusta) Facing laitteet, suunta raaka-aineen tuloa
Laitteen kokonaisteho Noin 180KW (Pääkone 45KW Korkeataajuus 100KW Apukone 35KW)
Virtalähteen jännite standardi 380V/50HZ; Kolmivaiheinen nelijohdinjärjestelmä Pienjännitejakokaappi, kaapelit, asiakkaan itse toimittamat
Varustealue katettu L30-35 M × L 4,5 M Varustejärjestelyn mukaan
Suurtaajuushitsauskoneen alue on katettu P6M×L 3M×K 2,8M
Vesihuolto (kierrätetty) Yksi jäähdytysallas: 20m³; Yksi sarja korkeapainepumppuja. Vaihtoehtoisesti toimittaja voi toimittaa ostajalle tehdaspiirustukset ja laatia piirustusten perusteella vesiväylän asettelusuunnitelman. Asiakas hankkii itse vesialtaan, vesipumpun, putkiston ja jäähdytystornin
Ilmansyöttö Ilmakompressori: yksi sarja 1,6 m³ tavalliselle teräsputkelle; jos galvanoitu putki tarvitsee 3,5 m³ Asiakas hankkii itse ilmakompressorin, ilmasäiliön ja putkiston
Nostolaitteet Lentonosturi 5 ~ 10 tonnia: kaksi sarjaa Asiakas tarjoaa itse
Normaalit kulutusosat (1) Kaavinveitset
(2) Sahanterä
(3) Ferriitti
（4）Induktiokela (kupariputki, eristetty putki)


Tuotantoprosessi

Raaka-aine (teräsnauha) → irrotus → leikkaus ja päiden hitsaus → materiaalin kerääntyminen → ei-tehotasoitus → jyrsintä → suurtaajuinen hitsaus → purseiden poisto hitsisauman ulkopuolelta → jäähdytys → mitoitus → karkea oikaisu → kiinteäpituinen leikkaus → viimeistelyputki → pakkaus


Tekniaasettaataa tiedot (kuvat vain viitteellisiä)

1 、 Kaksipuolinen hydraulinen irrotuskone
Toiminto Tämän yksikön tehtävänä on purkaa koko teräsnauhakela ja toimittaa tarvittavat raaka-aineet muovauskoneeseen
Latauspaino Max. 1,5 tonnia /
kartiopäät Kaksoiskartiopää, hydraulimoottorin kaukosäädin automaattinen pyöritys, n ja materiaalin vaihto
Kartiopäärakennetyyppi liukusäätimien yhdistelmä, tukeva ja vakaa
Laajenna tyyppi Hydraulinen laajennus
Kartion pään materiaali Kara: 42CrMo, taonta, yleinen karkaisu;
Kaarilevy: 45# yleiskarkaisu
Kiilaliuku: 45# teräskarkaistu
Jarrun tyyppi Pneumaattinen tyyppi
Materiaalin estolaite Manuaalinen tila

2 、 Leikkaus- ja puskuhitsauskone

(Huomaa: Vain niitä, joiden paksuus on vähintään 0,5 mm, voidaan käyttää)
Toiminto Sen tehtävänä on leikata ja kohdistaa kahden eri nauhan pää ja pää, leikata epäsäännölliset osat ja hitsata kaksi nauhaa yhteen niin, että linja voi toimia jatkuvasti
Leikkaustyyppi Pneumaattinen leikkaus, materiaali: Cr12MoV
Kiinnitystyyppi Pneumaattinen kiinnitys
Hitsaustyyppi TIG automaattinen hitsaus

3.1 、 Pysty-tyyppinen akku (leveysaluetta voidaan säätää sähköisesti ketjulla)
Toiminto Sitä käytetään keräämään tarpeeksi teräsnauhoja koneen jatkuvan toiminnan varmistamiseksi
Ulkoinen koko Pituus 5,5 m
Syöttömoottori 4KW (AC-moottori taajuusmuuttuvalla nopeudensäädöllä)
Ruokintanopeus MAX 200m/min
Varastointikapasiteetti 150-300m

3.2 、 Vaakasuora akku
(3.1 ja 3.2 asiakkaan valittavissa)
Toiminto Sitä käytetään keräämään tarpeeksi teräsnauhoja koneen jatkuvan toiminnan varmistamiseksi
Ulkoinen koko O.D. 3,0 m
Syöttömoottori 11 kW (AC-moottori taajuusmuuttuvalla nopeudensäädöllä)
Varastointimoottori 15 kW (AC-moottori taajuusmuuttuvalla nopeudensäädöllä)
Ruokintanopeus MAX 200m/min

3 、Pääkoneen muotoilu ja mitoitus (kahdeksan edessä, kuusi takana, kiinteä sänky)

Pääkone

Yksikköjärjestely:

Muotoilu: 2  telan tasoitus → V → 7 telan tasoitus → V → 1 H → 1 V → 2 H → 2 V → 3H → 3 V → 4 H → 4 V → 5 H → 5 V → 6 H → 6 V → 7 H → 7 V → 8 H → 8 V

Ohjain ja 2 tai 3 rullaa suulakepurista →  kaavin → kiillotus → vesijäähdytys

Mitoitus: 1 V → 1 H → 2 V → 2 H → 3 V → 3 H → 4 V → 4 H → 5 V → 5 H → 6 V → 6 H → nopeuden mittaus → oikaisu

1 ） Syöttö- ja tasoituslaite
Toiminto Teräsnauhat suoristetaan ja litistetään, jotta ne ovat keskitettyjä ja suoria muovausvyöhykkeelle tullessa.
7 rullan tasoituslaitteella päästäksesi tasaisesti muodostuskoneeseen
Rakenne
1 rulla Antihyppy, 2 rullaa Ohjaus pystysuora, 7 rullaa vaaitus

2 ） Muotoilukone
Toiminto Se voi asteittain puristaa teräsnauhat putkiaihioiksi muodostamalla rullia ja lähettää hitsauskoneeseen,
Muodostustyyppi W-muotoinen, kaksisäteinen reikätyyppi
Vaakasuorat rullatelineet 8 seisoo
Pystysuora rullateline 8 seisovaa

Vaakasuorat rullatelineet

Määrä

8 sarjaa

Rakenne
Kaksipylväinen portaalirunko, jonka käyttöpäärunko voidaan vaihtaa sivurullaan
Vaakatelineiden materiaali Tarkkuusvaletut teräsosat
Vaakasuora akselin halkaisija Φ36mm
Vaakasuoran akselin materiaali 42CrMo, normalisoitu HB260~290, pinta-korkeataajuinen sammutus HRC50~55
Karkaisu Pinnan karkaisu
Vaihtoehdot: Horizontal-roll-telinelaitteessa on kierukkavaihteen synkroninen säätö ja viivain, joka voi säätää tarkasti ja synkronisesti litteän rullan liukusäätimen korkeutta, mikä tekee eri kokojen vaihtamisesta helpompaa ja tarkempaa. (lisähinta)

Pystysuora rullateline

Määrä

8 seisoo

Rakenne Kaksoisnivelrakenne, vahvistettu ja kiinnitetty vetolevyillä; Valssaamo on koottu rullan akselille laakereiden kautta, jolloin telojen vaihto on helppoa.
Pystytelineiden materiaali QT400 Liukusäädin on aukkotyyppinen (suuri tarkkuus, ei helposti vaurioituva)
Pystyakselin halkaisija Φ25mm
Pystyakselin materiaali 40Cr, normalisoitu HB260~290, pinta-korkeataajuinen sammutus HRC50~55
Karkaisu Pinnan karkaisu
Rullan säätömenetelmä
Kahden rullan akselin keskikohtaa ja asentoa säädetään säätämällä ruuviholkkia, ja säätömutteri on kuparimutteri; Pystyrullan korkeutta hienosäädetään säätämällä mutteria.

vaihdelaatikko
Määrä 4 sarjaa
Laatikon materiaali QT400
Vaihteiston tyyppi Spiraalikartiovaihteisto
Kierre kartiohammaspyörän materiaali
20CrMnTi
Taonta, hampaiden pinnan sammutuskäsittely
Vaihteen akselin materiaali 40Cr, normalisoitu HB260~290, pinta-korkeataajuinen sammutus HRC50~55
Karkaisu Pinnan karkaisu

3) hitsausosa
① Ohjaus
Toiminto Tämän yksikön tehtävänä on siirtää putkiaihio ekstrudointilaitteeseen
Rakenne 2-rullatyyppinen, säädettävissä vaaka- ja pystysuunnassa ja voi kääntyä tietyssä kulmassa. Vaaka- ja pystysäädöt tehdään ruuvitangoilla, kun taas rungon kiertosäädöt tehdään kierukkavaihteilla.
akselin materiaali 40Cr, normalisoitu HB260~290, pinta-korkeataajuinen sammutus HRC50~55
Karkaisu Pinnan karkaisu
② Puristuslaite (kaksi tai kolme rullaa, tyyppi SQ)
Toiminto hitsaussauma sulkeutuu
Rakenne Kaksi tai kolme rullaa tyyppiä SQ, kaksinkertainen nivelrakenne, vahvistettu kiinnitys vetolevyllä
akselin materiaali 40Cr, normalisoitu HB260~290, pinta-korkeataajuinen sammutus HRC50~55
Karkaisu Pinnan karkaisu
③ Kaavin
Toiminto käytä kaavinveistä ulomman hitsauspalon poistamiseen, hitsaussaumasta tulee sileä ja kirkas.
Rakenne

2 sarjaa kaavinta; Kaavinta voidaan säätää ylös, alas ja vaakasuoraan, ja siinä on nopea nostotoiminto. Teränpitimen alla on lava tai rulla;

④ Kiillotus
Toiminto Teräsputkien vakauttaminen ja ulkoisten purseiden ja epätasaisten osien tasoitus
akselin materiaali 40Cr, normalisoitu HB260~290, pinta-korkeataajuinen sammutus HRC50~55Tempering Surface quenching
4) Jäähdytyssäiliö
Toiminto Käytä vesisäiliön ruiskutustyyppiä varmistaaksesi, että putken aihio jäähtyy tarpeeksi.
Rakenne Laatikkotyyppinen hitsattu rakenne, ylempi vesiputki on tehty ruiskutusmuotoon teräsputken ruiskuttamiseksi ja jäähdyttämiseksi.

5) Mitoituskone （ Kuusi tasaista, kuusi pystysuoraa 2 sarjaa turkkilaista oikaisua ）
Toiminto
Nelirullaisen työntimen nelikulmaisen laitteen tehtävänä on muuttaa tarkasti muotoiltu teräsputki verkossa neliömäiseksi väliputkeksi ja suoristaa se karkeasti, jotta saavutetaan ihanteelliset geometriset mitat ja tasaisuus.
① Vaakasuora teline 6 sarjaa, sama kuin koneen muodostaminen
② Pystysuora rullateline 6 sarjaa, sama kuin muotoilukone

3) Suoristuslaite (katso viimeinen turkkilainen - päät yllä)
Oikaisulaitteen tyyppi
Turkish - päät, 360° käännettävissä
Rakenne
2/4 - rullarunko, jossa pyörivät rullat on jaettu samalle pinnalle, säädettävissä vaaka- ja pystysuunnassa, ja ne voivat pyöriä tietyssä kulmassa. Vaaka- ja pystysäädöt tehdään ruuvitangoilla, kun taas rungon kiertosäädöt tehdään kierukkavaihteilla.
Akselin halkaisija Φ25mm
Akselin materiaali 40Cr, normalisoitu HB260~290, pinta-korkeataajuinen sammutus HRC50~55
Karkaisu Pinnan karkaisu

6) Pääkäyttöinen laite
Ajotapa
Moottori → Supistus → Vaihdelaatikko → Nivelakselit → Vaakaakselit
Päämoottorin malli, teho 45 kW DC moottori ， 1 set ；
Vähentäjä ZLY 160 ， 1 set ；
Vaihteisto Muodostava osa ： 4 sarjat ； Mitoitus osa ： 3 sarjaa
Kierre sateenvarjovaihteisto, jolla on suuri kantavuus, korkea voimansiirtotehokkuus ja pitkä käyttöikä.

Spiraalivarjon vaihteiston materiaali: 20CrMnTi, karkaisu pinnan karkaisu. Hiiltyneen kerroksen syvyys 1,1～1,5 mm， pinnan karkaisu kovuus HRC55～60.

5 、 Rulla
Rullaa Materiaali ： Cr12 ， Lämpökäsittelyn kovuus: HRC58 - 62. Kiilauralangan leikkaus ja CNC-työstö takaavat reiän muodon tarkkuuden ja työpinnan kiillotuksen.
pursotusrulla Materiaali ： H13 ， Lämpökäsittelykovuus: HRC50 - 53. Kiilauralangan katkaisu, profiili-CNC-sorvi, työpinnan kiillotus.
Rullaaer pad Materiaali ： 45# teräs.

6.1 、 Kuumasaha
Rakenne PLC, tavallinen sahanterän leikkaus
(1) Suurin leikkaushalkaisija Φ25mm
(2) suurin leikkauspaksuus Δ 1.0 mm
(3) Leikkauspituus ja tarkkuus L=3～8m, ≤±3 mm
(4) asematyyppi Pneumaattinen saha (suurennettu ja vahvistettu sahanpää)
(5) sahanterän koko Φ300mm × Φ50mm × 1,0/1,5 mm
(6) ajomoottori 15 kW AC moottori
(7) leikkausmoottori 7,5 kW AC moottori
(8) Puristin Ilmapuristin

6.2 、 Kylmäsaha
Rakenne Servoohjattu leikkaus
（ 1 ）、 Suurin leikkaushalkaisija Φ25mm
（ 2 ）、 suurin leikkauspaksuus Δ1,0 mm
（ 3 ）、 leikkauspituus ja tarkkuus L=4～8m, ≤±2 mm
（ 4 ）、 aseman tyyppi Servomoottori/palloruuvi/lineaariohjain
（ 5 ）、 sahanterän koko Φ350mm-HSS pikateräs
（ 6 ）、 ajomoottori 11 kW Yaskawa Servo moottori
（ 7 ）、 leikkausmoottori 7,5 kW AC moottori
（ 8 ） Syöttömoottori 1,8 kW Yaskawa Servo moottori
（ 9 ）、 leikkausnopeus 20-120 m/min



7 、 Kuljetinpöytä
Toiminto
Tarkoituksena on nopeuttaa kiinteään pituuteen leikattujen teräsputkien erottamista ja kuljettamista pakkausalueelle
Vaihteiston moottori 2,2 kW
Vaihtuvataajuisella nopeudensäädöllä varustettu AC-moottori
Määrä of feeding rollers 9 sarjaa
Pituus 9 M

8、150KW korkeataajuinen hitsauskone
Johdanto Koko laitteistoa ohjataan PLC-järjestelmällä kattavan lukitusohjauksen ja vikadiagnoosin toimintojen saavuttamiseksi, ja laitteen toimintatilaa seurataan LCD-näytön kautta.
Koostumus TASUAJAKAAPPI
INVERTERKAAPPI
JÄÄHDYTYSLAITE
KÄYTTÖPÖYTÄ
MUUNTAJA
DC NOPEUSSÄÄTÖ

9 、 Sinkkiruiskukone (asiakasvaihtoehto)
Yleiskatsaus Valokaari palaa langan molemmissa päissä lämmönlähteenä, jolloin lanka sulaa.  Samaan aikaan paineilma sumuttaa sulaneen langan kaasupisaroiksi, jotka sitten ruiskutetaan suurella nopeudella esikäsitellyn työkappaleen pinnalle.  Muodosta täydellinen pinnoite.
