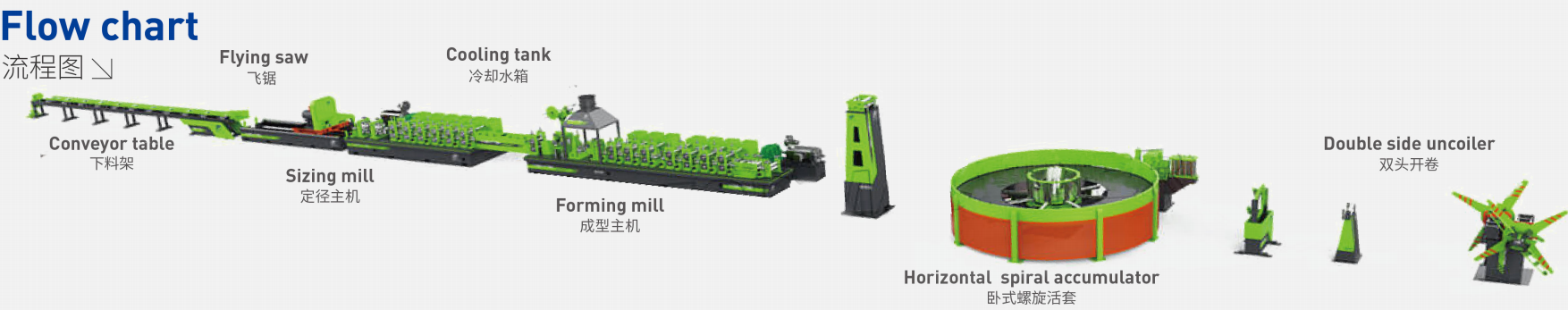

Tekniset tiedot (kuvat vain viitteellisiä)

1, Yksipuolinen hydraulinen kelaus
Toiminto	Tämän yksikön tehtävänä on purkaa koko teräsnauhakela ja toimittaa tarvittavat raaka-aineet muovauskoneeseen

Latauspaino	Max. 8,0 tonnia/puoli
kartiopäät	Yksi kartiomainen pää

Kartiopäärakennetyyppi	liukusäätimien yhdistelmä, tukeva ja vakaa

Laajenna tyyppi	Hydraulinen laajennus

Kartion pään materiaali	Kara: 42CrMo, taonta, yleinen karkaisu;
	Kaarilevy: 45# yleiskarkaisu
	Kiilaliuku: 45# teräskarkaistu
Jarrun tyyppi	Pneumaattinen tyyppi

Materiaalin estolaite	Manuaalinen tila

2 、 Leikkaus- ja puskuhitsauskone


Toiminto	Sen tehtävänä on leikata ja kohdistaa kahden eri nauhan pää ja pää, leikata epäsäännölliset osat ja hitsata kaksi nauhaa yhteen niin, että linja voi toimia jatkuvasti

Leikkaustyyppi	Hydraulinen leikkaus, materiaali: Cr12MoV

Kiinnitystyyppi	Hydraulinen kiinnitys

Hitsaustyyppi	TIG automaattinen hitsaus

3. Vaakasuora akku
3. Vaakasuora akku
Toiminto	Sitä käytetään keräämään tarpeeksi teräsnauhoja koneen jatkuvan toiminnan varmistamiseksi
Toiminto
Ulkoinen koko	O.D. 5,0 m
Syöttömoottori	18,5 KW (AC-moottori taajuusmuuttuvalla nopeudensäädöllä)
Varastointimoottori	22 kW (AC-moottori taajuusmuuttuvalla nopeudensäädöllä)
Ruokintanopeus	MAX 200m/min
Varastointikapasiteetti	500-1000m

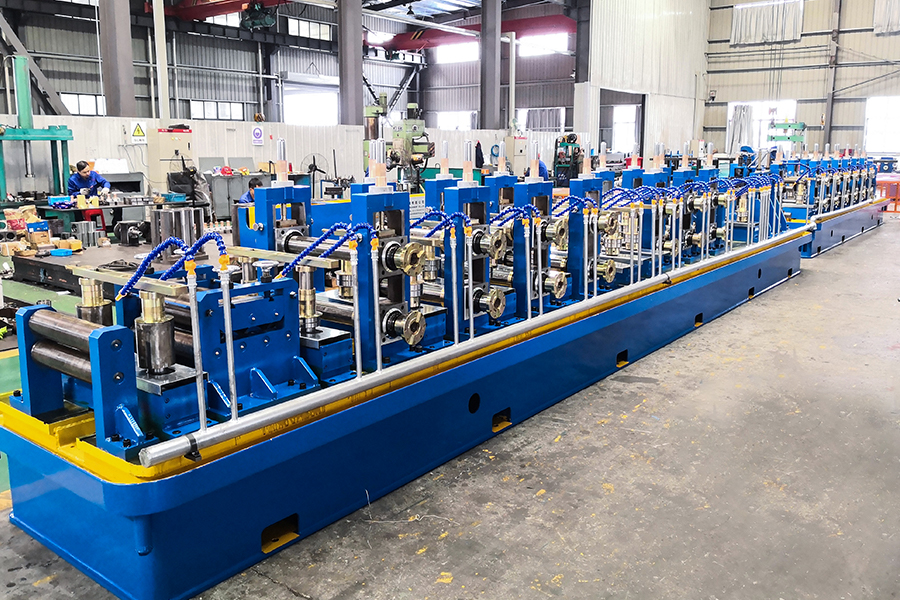

2. Pääkoneen muotoilu ja mitoitus (seitsemän edessä ja viisi takana, jaettu sänky) Pääkone
Yksikköjärjestely:
	Muotoilu: 2 telan tasoitus → V → 7 telan tasoitus → V → 1 H → 1 V → 2 H → 2 V → 3H → 3 V → 4 H → 4 V(A) → 4 V(B) → 4 V(C) → 5 H → 5 V → 6 H → 6 V → 7 H → 7 V

	Ohjain ja 2 tai 3 rullaa suulakepurista → kaavin → kiillotus → vesijäähdytys

	Mitoitus: 1 V → 1 H → 2 V → 2 H → 3 V → 3 H → 4 V → 4 H → 5 V → 5 H → 6 V → 6 H → nopeuden mittaus → oikaisu 1 → oikaisu 2 → V
1 ） Tasoituslaite
Toiminto
	7-telaisella tasoituslaitteella päästäksesi tasaisesti muovauskoneeseen
Rakenne
	1 rulla Hyppynesto, 2 rullaa Ohjaava pystysuora, 7 rullaa tasoitus GCr15, pinnan korkeataajuinen karkaisukäsittely.

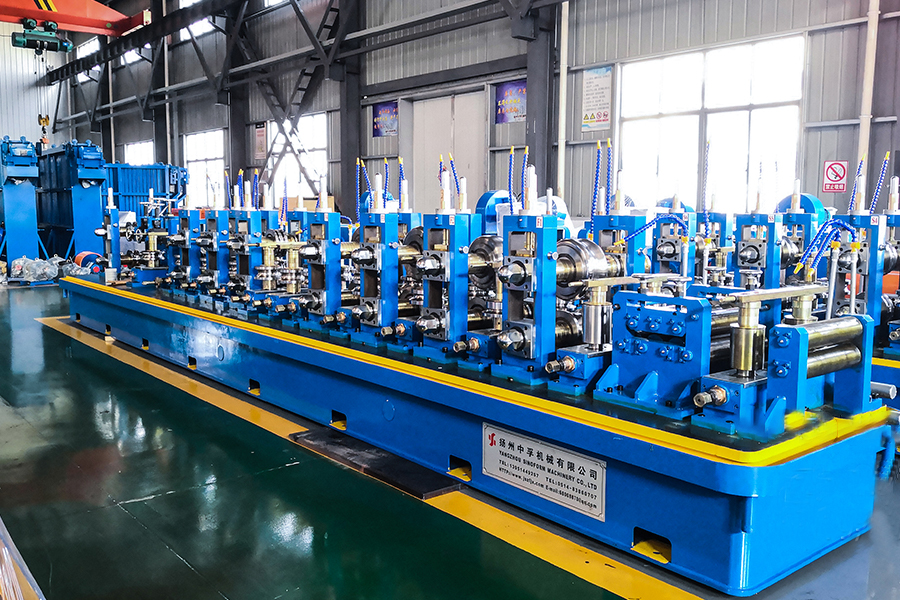

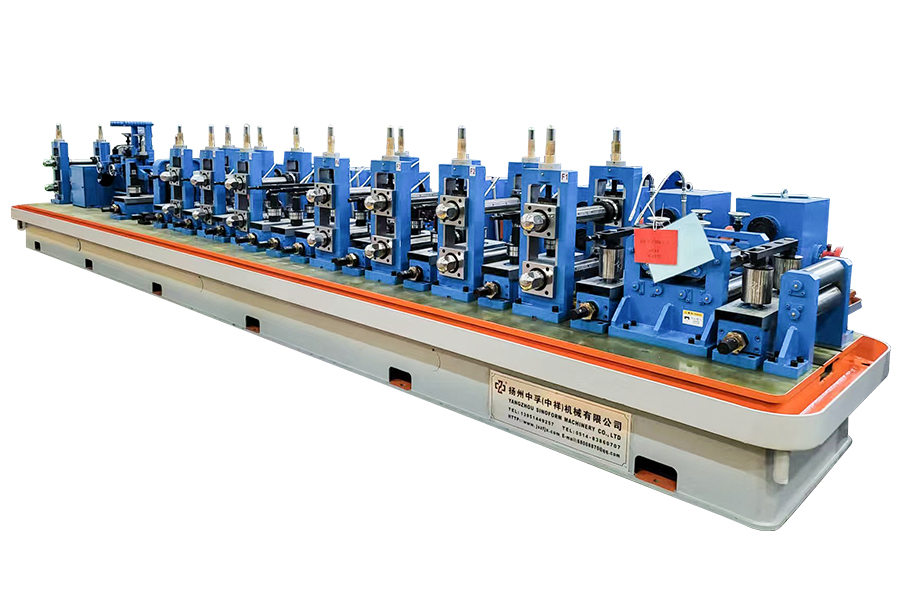

2 ） Muotoilukone (jaettu tyyppi)

Toiminto	Se voi asteittain puristaa teräsnauhat putkiaihioiksi muodostamalla rullia ja lähettää ne hitsauskoneeseen,

Muodostustyyppi	"W" muotoinen, kaksisäteinen reikätyyppi

Vaakasuorat rullatelineet	7 seisomaa
Pystysuora rullateline	9 seisoo
Vaakasuorat rullatelineet

Määrä	7 sarjaa
Rakenne
Rakenne	Kaksipylväinen portaalirunko, jonka käyttöpäärunko voidaan vaihtaa sivurullaan
Vaakatelineiden materiaali	Tarkkuusvaletut teräsosat
Vaakasuora akselin halkaisija	Φ90mm
Vaakasuoran akselin materiaali	42CrMo, normalisoitu HB260~290, pinta-korkeataajuinen sammutus HRC50~55
Vaakasuoran akselin materiaali	Karkaisu Pinnan karkaisu

Pystysuora rullateline
Määrä	9 seisoo
Rakenne	Kaksoisnivelrakenne, vahvistettu ja kiinnitetty vetolevyillä. Valssaamo on koottu rullan akselille laakereiden kautta, jolloin telojen vaihto on helppoa.

Pystytelineiden materiaali	Liukusäädin on aukkotyyppinen (suuri tarkkuus, ei helposti vaurioituva)
Pystyakselin halkaisija	Φ60mm
Pystyakselin materiaali	40Cr, normalisoitu HB260~290, pinta-korkeataajuinen sammutus HRC50~55
	Karkaisu Pinnan karkaisu
Rullan säätömenetelmä	Kahden rullan akselin keskikohtaa ja asentoa säädetään säätämällä ruuviholkkia, ja säätömutteri on kuparimutteri; Pystyrullan korkeutta hienosäädetään säätämällä mutteria.

vaihdelaatikko
Määrä	7 sarjaa
Laatikon materiaali	QT400
Vaihteiston tyyppi	Spiraalikartiovaihteisto
Kierre kartiohammaspyörän materiaali
Kierre kartiohammaspyörän materiaali	20CrMnTi Taonta, hampaiden pinnan sammutuskäsittely
Vaihteen akselin materiaali	40Cr, normalisoitu HB260~290, pinta-korkeataajuinen sammutus HRC50~55
Vaihteen akselin materiaali	Karkaisu Pinnan karkaisu

3) hitsausosa
①hitsaussauma Ohjaus
Toiminto	Ohjaa hitsisauma, säädä hitsauksen V-kulmaa varmistaaksesi, että hitsisauma voidaan ohjata oikein ekstruusiotelan hitsausasentoon hitsauksen aikana.
Rakenne	2-rullatyyppinen, säädettävissä vaaka- ja pystysuunnassa ja voi kääntyä tietyssä kulmassa. Vaaka- ja pystysäädöt tehdään ruuvitangoilla, kun taas rungon kiertosäädöt tehdään kierukkavaihteilla.
Rakenne
akselin materiaali	40Cr, normalisoitu HB260~290, pinta-korkeataajuinen sammutus HRC50~55
akselin materiaali	Karkaisu Pinnan karkaisu
② Puristuslaite (kaksi tai kolme rullaa, tyyppi SQ)
Toiminto	Hitsaussauma sulkeutuu
Rakenne	Kaksi tai kolme rullaa tyyppiä SQ, kaksinkertainen nivelrakenne, vahvistettu kiinnitys vetolevyllä
akselin materiaali	40Cr, normalisoitu HB260~290, pinta-korkeataajuinen sammutus HRC50~55
akselin materiaali	Karkaisu Pinnan karkaisu
③ Kaavin
Toiminto	Käytä kaavinveistä ulomman hitsauspalon poistamiseen, hitsaussaumasta tulee sileä ja selkeä.
Rakenne	2 sarjaa kaavinta; Kaavinta voidaan säätää ylös, alas ja vaakasuoraan, ja siinä on nopea nostotoiminto. Teränpitimen alla on lava tai rulla.
④ Kiillotus
Toiminto	Teräsputkien vakauttaminen ja ulkoisten purseiden ja epätasaisten osien tasoitus
akselin materiaali	40Cr, normalisoitu HB260~290, pinta-korkeataajuinen sammutus HRC50~55Tempering Surface quenching
4) Jäähdytyssäiliö
Toiminto	Käytä vesisäiliön ruiskutustyyppiä varmistaaksesi, että putken aihio jäähtyy riittävästi.
Toiminto
Rakenne	Laatikkotyyppinen hitsattu rakenne, ylempi vesiputki on tehty ruiskutusmuotoon teräsputken ruiskuttamiseksi ja jäähdyttämiseksi.
Rakenne

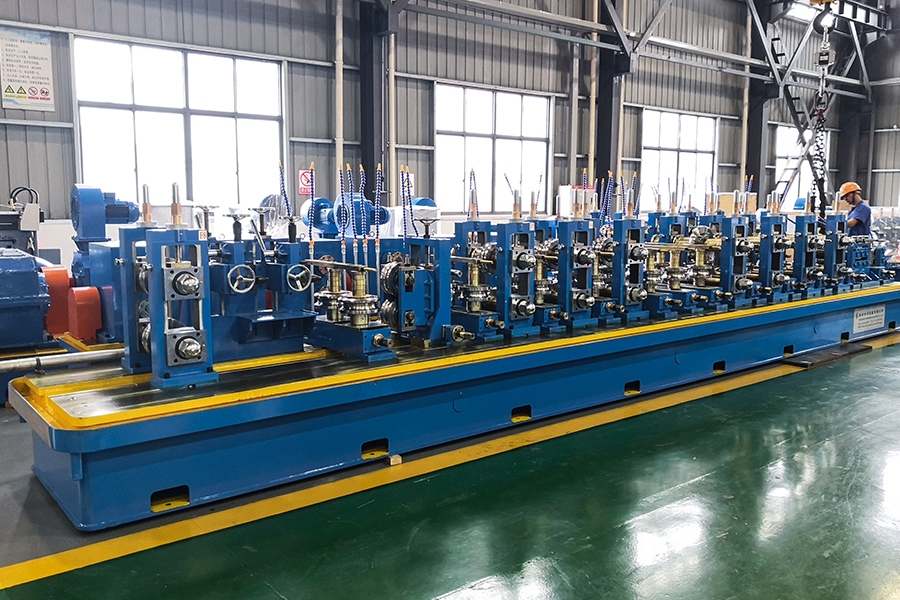

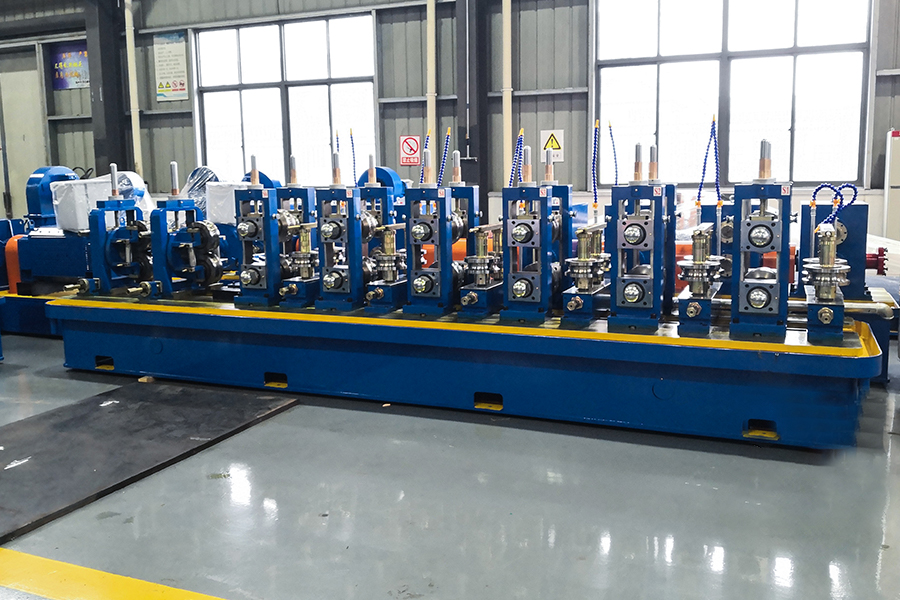

5) Mitoituskone (6 vaaka-, 6 pystysuoraa 2 sarjaa turkkilaista oikaisua)
Toiminto
Toiminto	Nelirullaisen työntimen nelikulmaisen laitteen tehtävänä on muuttaa tarkasti muotoiltu teräsputki verkossa neliömäiseksi väliputkeksi ja suoristaa se karkeasti, jotta saavutetaan ihanteelliset geometriset mitat ja tasaisuus.
① Vaakasuora teline	6 sarjaa, sama kuin koneen muodostaminen
② Pystysuora rullateline	6 sarjaa, sama kuin koneen muodostaminen

3) Oikaisulaite 2 sarjaa turkkilaista pään oikaisua (katso viimeinen turkkilainen - päät yllä)
Oikaisulaitteen tyyppi
	Turkish - päät, 360° käännettävissä
Rakenne
	2/4 - rullarunko, jossa pyörivät rullat on jaettu samalle pinnalle, säädettävissä vaaka- ja pystysuunnassa, ja ne voivat pyöriä tietyssä kulmassa. Vaaka- ja pystysäädöt tehdään ruuvitangoilla, kun taas rungon kiertosäädöt tehdään kierukkavaihteilla.
Akselin halkaisija	Φ40mm
Akselin materiaali	40Cr, normalisoitu HB260~290, pinta-korkeataajuinen sammutus HRC50~55
	Karkaisu Pinnan karkaisu

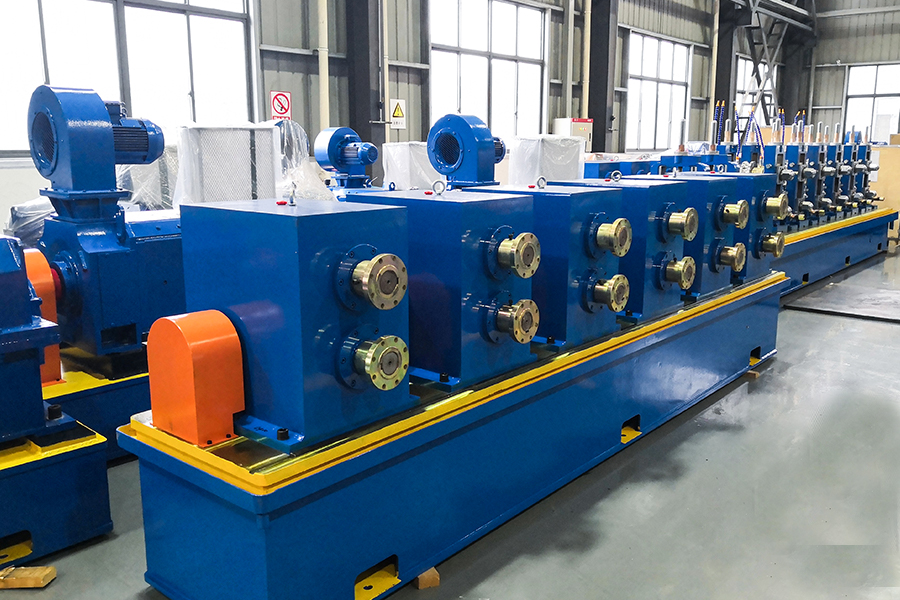

6) Pääkäyttöinen laite
Ajotapa
Ajotapa	Moottori → Vaihdelaatikko → Jakoakselit → Vaakaakselit
Päämoottorin malli, teho	160 kW alhainen nopeus DC moottori ，2 sarjat ；
Vähentäjä	ZLY224 2 sarjaa ；
Vaihteisto	Muodostava osa ：7 sarjat ； Mitoitus osa ：6 sarjat

	Kierre sateenvarjovaihteisto, jolla on suuri kantavuus, korkea voimansiirtotehokkuus ja pitkä käyttöikä.
	Spiraalisen sateenvarjon vaihteiston materiaali: 20CrMnTi, karkaisupinnan karkaisu. Hiiltyneen kerroksen syvyys 1,1-1,5 mm, pinnan karkaisu kovuus HRC55～60.

5 、 Rulla
Rullaa	Materiaali ： Cr12 ， Lämpökäsittelyn kovuus: HRC58-62. Kiilauralangan leikkaus ja CNC-työstö varmistavat reiän muodon tarkkuuden ja työpinnan kiillotuksen.
pursotusrulla	Materiaali ： H13 ， Lämpökäsittelyn kovuus: HRC50-53. Kiilauralangan leikkaus, profiilin CNC-sorvi ja työpinnan kiillotus.
Rullaaer pad	Materiaali ： 45# teräs.

6.1 、 Kuumasaha Asiakkaat voivat valita 6.1 tai 6.2
Rakenne	PLC, tavallinen sahanterän leikkaus
(1) Suurin leikkaushalkaisija	Φ115mm (90*90)
(2) suurin leikkauspaksuus	Δ4,5 mm
(3) Leikkauspituus ja tarkkuus	L=3～8m, ≤±3 mm
(4) asematyyppi	Pneumaattinen sahan nosto ja lasku (sahan pää suurennettu ja vahvistettu)
(5) sahanterän koko	Φ700mm × Φ80mm × 4,0/5,0 mm
(6) ajomoottori	30 kW AC moottori
(7) leikkausmoottori	37 kW AC moottori
(8) Puristin	Ilmapuristin

6.2 、 Kylmäsaha
Rakenne	Liikeohjainohjaus, HSS-pikateräs / TCTA-metalliseos sahanterän leikkaus
（ 1 ）、 Suurin leikkaushalkaisija	Φ115mm
（ 2 ）、 suurin leikkauspaksuus	Δ4,5 mm
（ 3 ）、 leikkauspituus ja tarkkuus	L=4～8m, ≤±2 mm
（ 4 ）、 ajotyyppi	Servomoottori/palloruuvi/lineaariohjain
（ 5 ）、 sahanterän koko	Φ560mm-HSS nopea teräs
（ 6 ）、 ajomoottori	15 kW Yaskawa Servo moottori
（ 7 ）、 leikkausmoottori	18,5 kW AC moottori
（ 8 ） Syöttömoottori	2,9 kW Yaskawa Servo moottori
（ 9 ）、 leikkausnopeus	20-70 m/min

7 、 kuljetinpöytä
Toiminto
Toiminto	Tarkoituksena on nopeuttaa kiinteään pituuteen leikattujen teräsputkien erottamista ja kuljettamista pakkausalueelle
Vaihteiston moottori	3 kW
Vaihteiston moottori	Vaihtuvataajuisella nopeudensäädöllä varustettu AC-moottori
Määrä of feeding rollers	12 settiä
Pituus	12 M

8、300KW korkeataajuinen hitsauskone
Johdanto	Koko laitteistoa ohjataan PLC-järjestelmällä kattavan lukitusohjauksen ja vikadiagnoosin toimintojen saavuttamiseksi, ja laitteen toimintatilaa seurataan LCD-näytön kautta.

Koostumus	TASUAJAKAAPPI
	INVERTERKAAPPI
	JÄÄHDYTYSLAITE
	KÄYTTÖPÖYTÄ
	MUUNTAJA
	DC NOPEUSSÄÄTÖ

9 、 Sinkkiruiskukone (asiakasvaihtoehto)
Yleiskatsaus	Valokaari palaa langan molemmissa päissä lämmönlähteenä, jolloin lanka sulaa. Samaan aikaan paineilma sumuttaa sulaneen langan kaasupisaroiksi, jotka sitten ruiskutetaan suurella nopeudella esikäsitellyn työkappaleen pinnalle. Muodosta täydellinen pinnoite.

Koneen malli	Tuotantoalue	Seinän paksuusalue	Jyrsintänopeus	Korkeataajuinen teho
HG90	Φ30/48 ~ Φ115 mm	δ1,5-4,5 mm	20-60	300 kW
HG90	□25×25~90×90	□δ≤3.5mm	20-60	300 kW

Tuote	Parametri	Huomautuksia
Syöttösuunta	Vasen tai oikea sisäänkäynti (riippuu asiakkaan korjaamoprosessin asettelusta)	Facing laitteet, suunta raaka-aineen tuloa

Laitteen kokonaisteho	Noin 770KW (Pääkone 320KW korkeataajuus300KW Apukone 150KW)

Virtalähteen jännite standardi	380V/50Hz; Kolmivaiheinen nelijohdinjärjestelmä	Pienjännitejakokaappi, kaapelit, asiakkaan itse toimittamat

Varustealue katettu	P 55-65 M × L 4,5 M	Varustejärjestelyn mukaan

Suurtaajuushitsauskoneen alue on katettu	P 6 M × L 3 M × K 2,8 M

Vesihuolto (kierrätetty)	Yksi jäähdytysallas: 30m³; Yksi sarja korkeapainepumppuja. Vaihtoehtoisesti toimittaja voi toimittaa ostajalle tehdaspiirustukset ja laatia piirustusten perusteella vesiväylän asettelusuunnitelman.	Asiakas hankkii itse vesialtaan, vesipumpun, putkiston ja jäähdytystornin

Ilmansyöttö	Ilmakompressori: yksi sarja 1,6 m³ tavalliselle teräsputkelle; jos galvanoitu putki tarvitsee 3,5 m³	Asiakas hankkii itse ilmakompressorin, ilmasäiliön ja putkiston

Nostolaitteet	Lentonosturi 5 ~ 10 tonnia: kaksi sarjaa	Asiakas tarjoaa itse
Normaalit kulutusosat	(1) Kaavinveitset
	(2) Sahanterä
	(3) Ferriitti
	（4）Induktiokela (kupariputki, eristetty putki)
